热电偶的安装方式直接影响测量的准确性、响应速度和传感器寿命。针对气体、液体和固体表面这三类典型介质,需要采用不同的安装策略和选型考量。

一、气体温度测量
气体温度的测量受对流换热条件影响显著,安装时需确保传感器与气体充分接触,并减少热辐射误差。
安装要点:
插入深度与位置:探头应插入管道直径的1/3至1/2处,避开管壁附近的热边界层。安装位置应选在气流稳定段,避免阀门、弯头等干扰源。
探头方向:探头轴线应与气流方向垂直或倾斜,以增强对流换热,提高响应速度。
防辐射措施:高温烟气测量时,应采用防辐射罩或带屏蔽结构的热电偶,减少炉墙辐射对测量的干扰。
密封与防护:安装座需可靠密封,防止气体泄漏。在含尘气体中,可选用带吹扫装置或过滤器的安装方式。

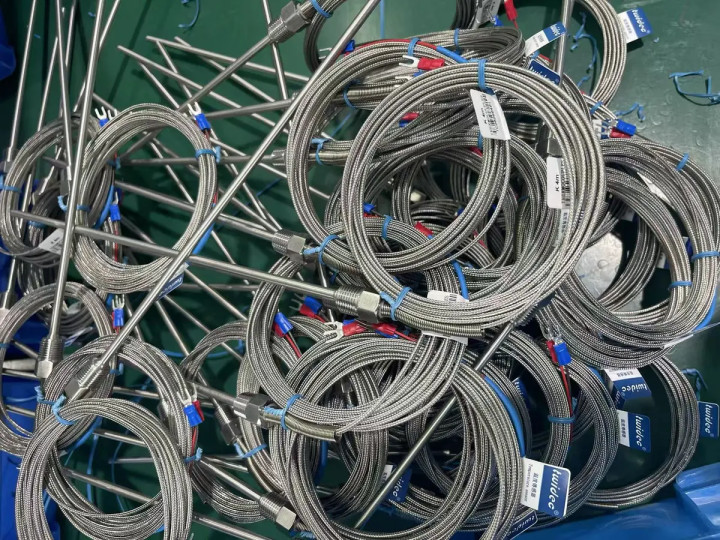

选型建议:选用时间常数小的细铠装热电偶,以提升响应速度。在腐蚀性气氛中,注意保护管材质的选择。
二、液体温度测量
液体温度测量需考虑液体流动状态、腐蚀性和压力条件,安装的关键在于确保传感器与液体充分接触。
安装要点:
插入深度:探头感温段应完全浸入液体,通常要求插入深度为保护管直径的10-15倍以上,避免测量到管壁温度。
流速影响:在流动液体中,传感器应位于流速稳定的区域。在静止或低流速液体中,可能需要搅拌或强制对流以保证温度均匀。
压力密封:根据系统压力选择合适的密封方式,如螺纹密封、法兰连接或焊接式安装,确保无泄漏。
避免汽蚀:在泵入口等可能发生汽蚀的区域,应选用强度更高的保护管。
选型建议:优先选用耐腐蚀材质保护管。高压环境需考虑保护管的机械强度。粘度大的液体宜选用直径较小的探头以减少热惯性。
三、固体表面温度测量
固体表面测温的挑战在于如何最小化对被测表面温度场的影响,并确保良好的热接触。
安装要点:
接触方式:确保探头与被测表面紧密接触。可采用:
机械固定:用弹簧、夹具等将探头压紧在表面
嵌入式安装:在表面开槽嵌入探头,并用导热胶或金属填料填充
焊接式:将探头焊接在表面,注意避免焊接热影响区
热传导优化:使用导热硅脂或导热胶改善接触热阻。探头与表面接触面积应尽可能大。
减少热损失:在探头周围加装隔热层,减少沿探头本身的热传导损失和向环境的热辐射。
避免机械应力:安装时避免对探头施加不当应力,特别是测量运动部件表面温度时。
选型建议:表面测温专用探头(如带压紧弹簧的端面热电偶)可优化接触。薄壁铠装探头可减少热惰性。对非金属表面,需注意接触压力不应损坏表面。

安装通用原则总结
无论测量何种介质,以下原则都应遵循:
热接触最大化:确保探头与被测介质充分接触
热损失最小化:减少沿探头本身的热传导和向环境的热辐射
响应速度优化:根据控制要求选择合适时间常数的探头
环境适应性:考虑压力、腐蚀、振动等环境因素选择合适的安装方式
校准验证:关键测量点在安装后应进行现场校准验证
合理的安装方式不仅保证测量准确性,也延长传感器寿命。在实际应用中,应根据具体工况条件和控制要求,在测量精度、响应速度、可靠性和成本之间找到最佳平衡点。对于特别复杂的工况,建议在选型安装前进行专门的传热分析和现场测试。
